Butuh jaringan kencang yang stabil setiap hari. Kuncinya ada pada manajemen dan dokumentasi. Bukan pada upgrade perangkat semata. Anda perlu rencana jelas, perhitungan akurat, dan dokumen yang hidup. Hasilnya. Operasional efisien. Troubleshooting cepat. Jaringan siap berkembang.
Kenapa Dokumentasi dan Perencanaan Itu Wajib
Tanpa dokumentasi, tim bekerja dengan asumsi. Waktu habis untuk menebak. Biaya membengkak. Buat dokumen sejak tahap desain. Perbarui saat instalasi dan saat ada perubahan. Simpan sebagai sumber kebenaran tunggal untuk tim.
Manfaat Langsung
- Waktu pulih gangguan turun karena jalur dan port tercatat jelas.
- Pengetahuan tidak menumpuk di satu orang.
- Ekspansi cabang lebih cepat karena IP plan dan VLAN tersusun rapi.
- Audit keamanan dan kepatuhan lebih mudah.
- Pemulihan bencana terarah karena SOP dan backup terdokumentasi.
Arsitektur FTTH GPON Singkat
FTTH memakai GPON. OLT di sentral mengirim downstream dan menerima upstream melalui serat feeder ke ODF, lalu ke ODC dan ODP. Distribusi memakai splitter pasif dua tahap, misalnya 1:4 di ODC lalu 1:8 di ODP untuk total 1:32. ONT terpasang di sisi pelanggan. Untuk koneksi antar lokasi, rencanakan backbone antar gedung dan data center. Rujuk standar ITU-T G.984 GPON dan gunakan serat single-mode sesuai ITU-T G.652.D.
Perlu desain rasio splitter dan penempatan ODC/ODP untuk area Anda? WhatsApp 0858‑5643‑1511.
Metodologi Perencanaan
- Survei dan kebutuhan pengguna
Petakan jalur. Hitung homepass. Catat layanan yang dibutuhkan. - Pilih topologi dan rasio splitter
Tentukan arsitektur dua tahap. Contoh 1:32 untuk densitas tinggi. Validasi di lapangan. - Rencana pengkabelan
Tetapkan rute. Penandaan. Proteksi mekanis. Urutan kerja yang aman. - Spesifikasi perangkat
Pilih OLT, ONT, splitter, modul optik, dan kapasitas switch. Sisakan ruang tumbuh 30 persen. - Rencana pengujian
Siapkan OTDR, OPM, dan uji penerimaan sebelum handover. Lakukan uji kepatuhan standar dan sertifikasi.
Butuh tim untuk uji dan laporan as built? WhatsApp 0858‑5643‑1511.
Contoh Perhitungan Link Power Budget
Tujuan. Total loss lebih kecil dari anggaran daya GPON dan masih ada margin aman.
Contoh skenario downstream:
- Jarak serat 8 km. Redaman 0,25 dB per km. Loss serat 2,0 dB.
- Konektor 4 titik. 0,3 dB per titik. Total 1,2 dB.
- Splice 10 titik. 0,1 dB per titik. Total 1,0 dB.
- Splitter dua tahap setara 1:32. Perkirakan 16,5 sampai 17,8 dB. Ambil 17,5 dB.
- Total loss ≈ 2,0 + 1,2 + 1,0 + 17,5 = 21,7 dB.
- Safety margin 3 dB.
- Budget kelas B+ sekitar 28 dB.
Margin tersisa ≈ 28 − 21,7 − 3 = 3,3 dB. Desain layak. Jika margin tipis, pendekkan jalur. Kurangi sambungan. Atau turunkan rasio splitter.
Butuh kami hitungkan link budget proyek Anda? Kirim data jarak dan rute ke WhatsApp 0858‑5643‑1511.
Catatan Praktis Link Budget
- Pakai nilai loss dari data vendor dan hasil uji proyek sebelumnya.
- Sisipkan kontingensi untuk rework dan penuaan konektor.
- Verifikasi di lapangan dengan OPM setelah splicing.

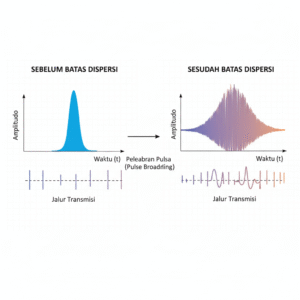

Rise Time Budget Singkat
Tujuan. Batasi dispersi agar pulsa tidak melebar. Untuk akses GPON, jaga t_total lebih kecil dari 0,7 dibagi bit rate. Gunakan serat dan komponen sesuai spesifikasi. Jaga panjang rute agar efisien. Cek data vendor untuk batas dispersi kanal.
Perlu validasi dispersi jalur sebelum splicing? WhatsApp 0858‑5643‑1511.
Dokumentasi yang Hidup dan Siap Audit
Elemen Wajib
- Diagram topologi fisik dan logis. Perangkat, port, IP, VLAN, rute. Versi dan tanggal.
- Inventaris perangkat keras dan perangkat lunak. Vendor, model, serial, lokasi, EoL, firmware.
- IP plan dan VLAN. Aturan penamaan. Segmentasi. DHCP scope dan gateway.
- SOP. Instalasi, labeling, pengujian, backup, pemulihan.
- Changelog. Siapa mengubah apa, kapan, dan alasannya.
Automasi dan Keamanan
- Gunakan alat discovery untuk memetakan topologi otomatis.
- Terapkan kontrol akses berbasis peran.
- Backup dokumentasi ke lokasi terpisah dan ke cloud.
- Jadwalkan review triwulanan untuk validasi data vs kondisi lapangan.
- Untuk penempatan ruang OLT di data center, sesuaikan standar ruang dan daya.
- Lihat panduan troubleshooting loss dan splicing ulang.
Perlu template IP plan, SOP, dan changelog siap pakai? Kami kirimkan contoh. WhatsApp 0858‑5643‑1511.
Tool yang Mempercepat
- Desain dan diagram. Microsoft Visio untuk diagram besar. AutoCAD untuk site layout dan jalur fisik. Miro untuk kolaborasi cepat.
- Simulasi optik. Optisystem untuk uji Link Power Budget dan Rise Time sebelum instalasi.
- Operasional. ManageEngine OpManager atau SolarWinds Network Topology Mapper untuk discovery dan pemetaan dinamis.
Butuh setup OpManager, NTM, dan dashboard status? WhatsApp 0858‑5643‑1511.
Penutup
Mulai hari ini. Tetapkan kebijakan dokumentasi. Standarkan nama dan skema IP. Otomatiskan discovery. Uji loss di lapangan. Jaga changelog. Dengan kebiasaan ini, jaringan Anda andal, efisien, dan siap audit.
